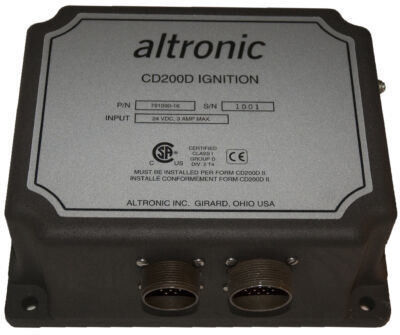

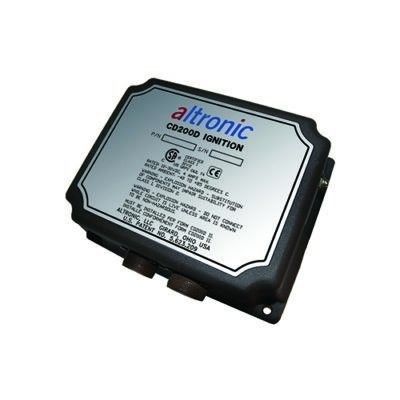

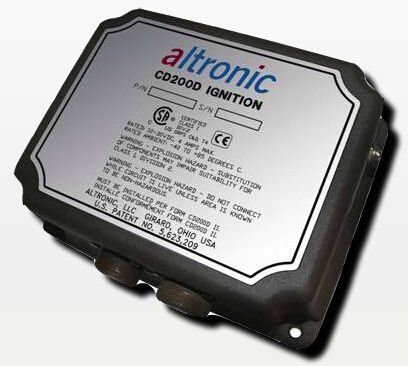

Πιστοποιημένος CE Altronic CD200d ελεγκτής ανάφλεξης για κινητήρα με αριθμό μέρους 791 090-12

The Altronic CD200D general purpose microprocessor ignition system with high energy capacitor discharge technology for gas reciprocating industrial engines provides maximum engine performance and extends spark plug life by 3-5 times over induction ignition systemsΤα συστήματα ανάφλεξης της σειράς 90 είναι διαθέσιμα σε τυποποιημένες (μη προστατευμένες) και προστατευμένες (αποφλεγόμενες) εκδόσεις.Η τάση τροφοδοσίας είναι 12 έως 24 βολτ DCΤα συστήματα ανάφλεξης δεν έχουν κινούμενα μέρη και δεν απαιτούν τακτική συντήρηση.

Η κύρια διαφορά μεταξύ του συστήματος ανάφλεξης Altronic CD200D και του CD200 είναι ότι το σύστημα λειτουργεί τόσο με μαγνητικούς όσο και με αισθητήρες Hall.Η μονάδα ανάφλεξης CD200D χρησιμοποιεί τεχνολογία μικροεπεξεργαστή για να επεξεργαστεί το μαγνητικό σήμα λήψης καθώς περνά μέσα από τρύπες ή δόντια στον ατσάλινο δίσκο ή τον τροχό πτήσηςΕάν χρησιμοποιείται αισθητήρας Hall, απαιτείται δίσκος ή μαγνήτης εκτόξευσης τοποθετημένος στον δίσκο.Αυτό εξασφαλίζει τη διαμόρφωση ακριβούς και συντονισμένου χρόνου ανάφλεξης σε σχέση με τη θέση του άξονα ζεύξης και τον κύκλο του κινητήρα.

Ένα πρόγραμμα χρήστη βασισμένο στο WINDOWSTM δίνει στον χειριστή πρόσβαση σε όλες τις λειτουργίες του CD200D, συμπεριλαμβανομένης της ρύθμισης της ενέργειας σπινθήρων,αυτόματη ρύθμιση γωνίας ανάφλεξης (ως συνάρτηση των στροφών ανά λεπτό ή του αναλογικού σήματος από την κυψέλη φορτίου)Χρησιμοποιώντας αυτά τα χαρακτηριστικά, ο χειριστής μπορεί να εφαρμόσει ορισμένες λειτουργίες για συγκεκριμένες συνθήκες λειτουργίας.Το πρόγραμμα εμφανίζει επίσης διαγνωστικά μηνύματα στην οθόνη σχετικά με την κατάσταση των πρωτογενών και δευτερογενών κυκλωμάτων του συστήματος ανάφλεξηςΟ χειριστής μπορεί να εκτελέσει την ίδια διάγνωση αναβοσβήνοντας τα LED στην μονάδα ανάφλεξης.Η απομακρυσμένη παρακολούθηση και η επικοινωνία δεδομένων χρησιμοποιώντας το πρωτόκολλο MODBUS-RTU είναι επίσης ένα τυποποιημένο χαρακτηριστικό του συστήματος ανάφλεξης.

Ειδικές προδιαγραφές συστήματος ανάφλεξης ALTRONIC CD200D:

Τύπος συστήματος ανάφλεξης: μικροεπεξεργαστής, τύπος πυκνωτή (CD)

Εφαρμογές: Σύστημα καθολικής ανάφλεξης

Αριθμός φιαλών: 8, 12 και 16 φιαλίδες

Η τάση τροφοδοσίας: 12 βολτ, 3,5 άμπερ/24 βολτ, 2,0 άμπερ

Μέγιστη τάση εξόδου: 40 kV

Διάρκεια σπινθήρα: 300-600 μικροδευτερόλεπτα (μs)

Ρυθμίσεις γωνίας ανάφλεξης:

- Επιλέξιμη με το χέρι μέσω του διακόπτη 8 θέσεων
- αυτόματη λειτουργία, ανάλογα με την ταχύτητα του κινητήρα από 25 έως 2500 σ/min

- Αναλογικό σήμα 4-20 milliampere (mA) ή 0-5 volts συνεχές ρεύμα (VDC)

Μέγιστη καθυστέρηση γωνίας ανάφλεξης: 25

Ρυθμίσεις ασφαλείας διακοπής λειτουργίας σε υπερβολική ταχύτητα: Από 25 έως 2500 στροφές ανά λεπτό

Σημείο εξόδου για έλεγχο ρελέ: 0,5 Amp, 32 V DC

Διασύνδεση δεδομένων: RS485 (Modbus RTU)

- Συστήματα ανάφλεξης μικροεπεξεργαστών γενικής χρήσης για κινητήρες 8, 12 και 16 κυλίνδρων σε θωρακισμένες και μη εκδόσεις,

- φθηνά συστήματα ανάφλεξης για σταθερούς βιομηχανικούς κινητήρες με έμβολο αερίου·

- Συστήματα ανάφλεξης καταστατικών με υψηλή ενέργεια σπινθήρα·

- Υψηλή ακρίβεια συγχρονισμού ανάφλεξης σε ολόκληρο το εύρος στροφών και φορτίων του κινητήρα.

- Προγραμματιζόμενη διαμόρφωση για την επιλογή του κατάλληλου συνόλου παραμέτρων για μια συγκεκριμένη εφαρμογή:

γωνία προώθησης της ανάφλεξης που εξαρτάται από την ταχύτητα του κινητήρα·
Επιλογή της ενέργειας σπινθήρα·
ατομική ρύθμιση του χρόνου ανάφλεξης των φιαλίδων·
Εγκατάσταση προστατευτικής στάσης κατά την υπέρβαση της ταχύτητας του κινητήρα.

- Χωρίς κινούμενα μέρη, χωρίς συντήρηση.

- Ενσωματωμένη διάγνωση για πολύπλοκα εσωτερικά και εξωτερικά κυκλώματα.

- πρόγραμμα χρήστη βασισμένο στο WindowsTM για τη διαμόρφωση και παρακολούθηση παραμέτρων·

- Modbus RTU για παρακολούθηση και μεταφορά δεδομένων

- τάξη προστασίας τάξη Ι, τμήμα 2, ομάδες Γ και Δ, Τ4 όταν χρησιμοποιούνται όλα τα συστατικά του συστήματος προστασίας της ανάφλεξης·

- Πατενταρισμένη τεχνολογία.623,209;

- Η τάση τροφοδοσίας είναι 12 - 24V DC.
